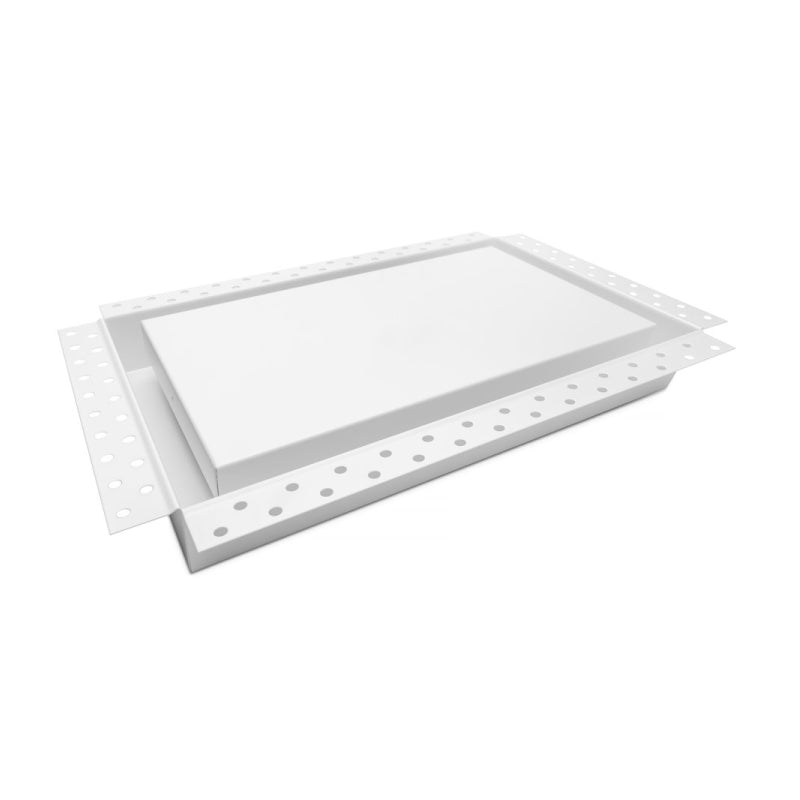

Support d'échappement encastré Aria Luxe

Support et cache pour ventilateur d'extraction ultra-minimalistes, dotés d'une jonc de finition pour cloison sèche qui s'intègre parfaitement à la surface. Ce produit était auparavant connu sous le nom de Drywall Pro X [Cache-ventilateur].
* Convient UNIQUEMENT aux surfaces murales et de plafond.
* Consultez votre spécialiste en CVC pour vous assurer qu'Aria convient à votre système.
Ventilateur d'extraction compatible vendu séparément

Caractéristiques

• Doit être installé lors de la pose des cloisons sèches. Nécessite une installation par un professionnel.
• À utiliser uniquement sur les surfaces en plaques de plâtre.
• Réduction du bruit : 3 dB en moyenne. Bandes de liège insonorisantes incluses.
• Nettoyage facile - Faites glisser et retirez le plateau pour entretenir le moteur d'échappement.

Spécifications et guides d'installation

• Matériau : Acier massif
• L'installation est mieux effectuée par un professionnel.
• Dimensions hors tout : 14 po x 14 po *Nécessite un espace supplémentaire de 1 ¾ po dans la cavité du plafond.
• Ventilateurs compatibles
  De nombreux modèles des gammes WhisperCeiling, WhisperFit et WhisperGreen de Panasonic sont compatibles avec le support d'extraction encastré [Luxe]. Les dimensions du boîtier du ventilateur d'extraction doivent être comprises entre 20 x 20 cm et 26 x 26,5 cm. Vérifiez bien la compatibilité avec votre modèle !
• Remarque : Il peut être nécessaire de rectifier la bride de fixation du ventilateur si elle empêche le verrouillage de la plaque centrale. Avant le montage, vérifiez que le ventilateur est bien inséré dans l’ouverture prévue à cet effet (support d’extraction encastré [Luxe]). Essayez de glisser la plaque du support d’extraction encastré [Luxe] en place ; si la bride du ventilateur gêne les ergots, rectifiez-la si nécessaire.

DIMENSIONS DÉTAILLÉES
RAPPORT SUR LE CIRCULATION DE L'AIR
GUIDE D'INSTALLATION
VIDÉO D'INSTALLATION

FAQ

Avec quels matériaux peut-on l'utiliser ?
Cette grille d'aération est spécialement conçue pour les surfaces murales et de plafond en plaques de plâtre/gypse.
Mes plaques de plâtre sont déjà installées, puis-je utiliser ceci ?
Oui, absolument !
Peut-on l'utiliser comme une bouche de reprise d'air ?
Oui, c'est possible !
Ce produit peut-il être utilisé avec des ventilateurs de ventilation de remplacement ?
Oui ! En fait, cela ne peut être utilisé qu'avec des ventilateurs de ventilation de remplacement.
Existe-t-il des restrictions concernant les ventilateurs que je peux utiliser ?
Oui, ils ne peuvent être utilisés qu'avec des ventilateurs de rénovation (qui ont un rebord) nécessitant une ouverture dans la cloison sèche de 8" x 8" à 10 1/2" x 10 1/2".

Ce système peut-il être installé dans des systèmes de solives de plancher d'ingénierie utilisant des solives en TJI ?
Cette grille d'aération est conçue pour les solives standard. Avec des solives en I (TJI), il convient de tenir compte des dimensions.

Quelle est la différence entre le modèle Luxe et le modèle Lite ?
La principale différence entre nos modèles Luxe et Lite réside dans le matériau : le Luxe est en métal et le Lite en plastique ABS.
